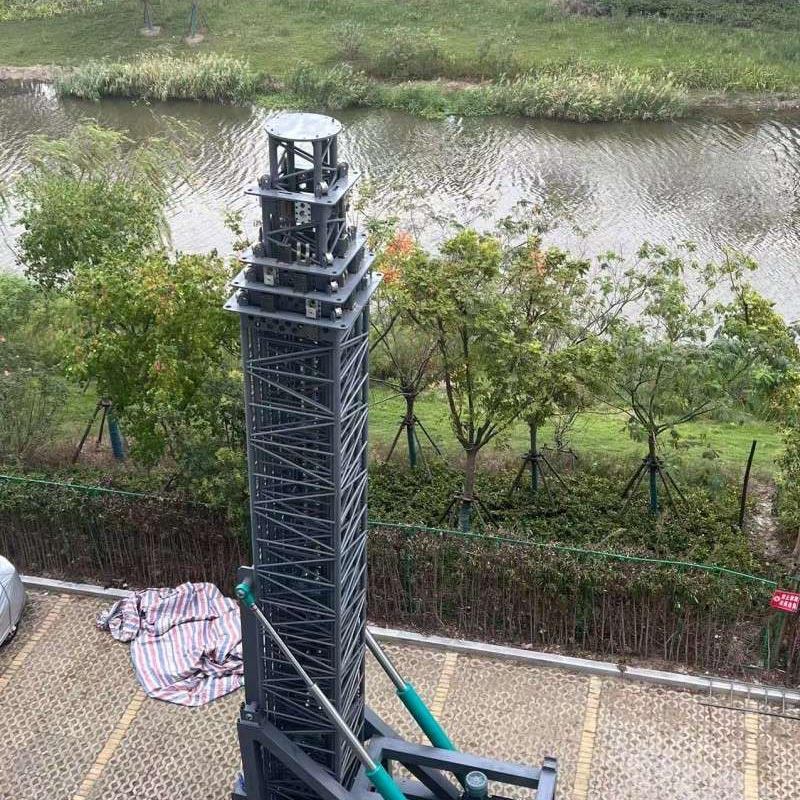

Могут ли дефекты, обнаруженные на месте, сократить срок службы 30-метровой телескопической решетчатой ​​башни?

Телекоммуникационные интеграторы и дистрибьюторы стальных конструкций часто одобряют оптовые заказы на30-метровые телескопические решетчатые башниполагаясь исключительно на статические прототипы мастерской. Собранные образцы обеспечивают точную точность размеров, плавное телескопическое движение и неповрежденные горячеоцинкованные поверхности. Реальные условия эксплуатации, включая постоянную цикличность ветров, насыщенную солью атмосферу в прибрежных районах, повторяющиеся циклы выдвижения-втягивания и морские перевозки на большие расстояния, выявляют скрытые недостатки, которые никогда не наблюдались во время выборочной проверки, что приводит к дорогостоящим доработкам и задержкам графика проекта для покупателей инфраструктуры.

Скрытые триггеры сбоев, упущенные при приемке статического прототипа

• Неравномерное покрытие гальваническим покрытием: микроотверстия внутри щелей и отверстий под болты ускоряют местную коррозию под соленым прибрежным воздухом.
• Накопленный допуск изготовления: отдельные компоненты соответствуют стандартам чертежей, однако совокупное смещение создает заедание при многосекционном телескопическом движении.
• Усталостные дефекты на сварных соединениях под водой: невидимые микродефекты расширяются под действием длительной циклической вибрации, вызванной ветром.
• Ослабление предварительной нагрузки болтов при транспортировке: многоосная вибрация контейнера снижает натяжение крепежных элементов еще до начала монтажных работ на месте.

1. Многоточечный аудит партии цинкования, выходящий за рамки визуального контроля поверхности.

Большинство отделов закупок оценивают качество цинкования только по внешнему виду прототипов.

Подобный внешний вид поверхности не может гарантировать постоянную толщину цинка внутри зазоров, сварных швов и внутренней части отверстий под болты. Эти труднодоступные места легко становятся очагами коррозии, особенно в прибрежных телекоммуникационных объектах.

Робомаст осуществляет многопозиционный контроль толщины цинка для каждой партии продукции:

• Измерение толщины Elcometer на внешних поверхностях, сварных щелях и внутренних стенках болтовых отверстий.
• Ускоренное испытание на старение в солевом тумане, имитирующее прибрежную атмосферную коррозионную среду

2. Проверка установки многосекционной телескопической конструкции во всю высоту.

Прототипы мастерских подвергаются тщательной ручной настройке опытными специалистами по сборке.

Каждый из стальных элементов серийного производства имеет свой собственный допустимый диапазон допусков. Когда отклонения размеров складываются в одном направлении, в многосегментных решетчатых деталях создается внутреннее механическое предварительное напряжение. Статическое отображение выглядит нормально, однако во время реальных операций выдвижения-втягивания на полную высоту происходит заедание или заедание.

Полная проверка посадки перед сборкой на полную высоту подтверждает межсегментный зазор, устраняя риск заклинивания, связанный с накопленными допусками, перед упаковкой и отправкой.

3. Неразрушающий контроль сварных швов на устойчивость к ветроциклической усталости.

При контроле качества прототипа проверяется только внешний вид сварного шва.

30-метровая решетчатая башня выдерживает постоянную знакопеременную ветровую нагрузку. Крошечные дефекты неполного провара на концах сварных швов остаются невидимыми невооруженным глазом. Постепенное распространение трещин при длительной ветровой вибрации угрожает общей безопасности конструкции.

• Магнитопорошковый контроль критических несущих сварных соединений на партию
• Моделирование циклической ветровой нагрузки на эталонных образцах для проверки характеристик защиты от усталости.

4. Оценка удержания предварительной нагрузки болта с транспортной вибрацией

Образцы прототипов остаются неподвижными внутри мастерских, не подвергаясь логистическим шокам.

Морские контейнерные перевозки вызывают постоянную разнонаправленную вибрацию. Высокопрочные болты на решетчатых соединениях теряют часть силы предварительного натяжения. Строительные бригады могут возводить башни напрямую, без повторного затягивания, оставляя скрытые структурные опасности.

Ускоренные испытания в виброкамере позволяют оценить сохранение предварительной нагрузки болтов и оптимизировать решения по запиранию для сценариев трансграничных перевозок.

5. Проверка эффективности сырья для различных климатических условий.

Оценка прототипа проводится при умеренной температуре окружающей среды в помещении.

Глобальные инфраструктурные проекты охватывают холодные высокоширотные зоны и влажные тропические побережья. Незначительные изменения в партиях стали снижают ударопрочность при низких температурах, что делает некоторые партии более хрупкими при сильном холоде.

Перекрестная проверка сертификата материала завода, а также выборочные испытания на ударную прочность гарантируют пригодность материала для различных проектов по всему миру.

6. Проектно-ориентированная документация по прослеживаемости, готовая к аудиту.

Отчеты о выборочных проверках прототипов не имеют юридической силы для партий инфраструктуры массового производства.

Для стороннего аудита международной телекоммуникационной инфраструктуры требуются полные записи, связанные с партиями: журналы испытаний гальванизации, отчеты о проверке сварных швов неразрушающим контролем, сертификаты сталелитейного завода и данные проверки вибрации.

Robomast предоставляет унифицированные досье по отслеживанию проектов на английском языке, что позволяет избежать задержек при приемке проектов, вызванных отсутствием документации для покупателей глобальной инфраструктуры.

Основные рекомендации по закупкам для покупателей инфраструктурных проектов

• Избегайте завершения крупномасштабных проектов башен, основываясь только на визуальном осмотре статического прототипа.
• Включите требования к многоточечному цинкованию, полной сборке и неразрушающему контролю сварных швов в технические спецификации заказа на поставку.
• Запросите протоколы испытаний для конкретной партии вместо типовых квалификационных документов прототипа

Телескопическая решетчатая башня Robomast высотой 30 м обеспечивает многоточечный контроль партии цинкования, проверку сборки нескольких секций на всю высоту, неразрушающий контроль сварных швов и оценку предварительной нагрузки болтов при транспортировке вибрации. Поддерживаемый адаптированной к климатическим условиям проверкой сырья и ориентированными на проекты досье по отслеживанию, готовыми к аудиту, он снижает прибрежную щелевую коррозию, опасность заклинивания телескопов, усталость сварных швов, вызванную ветром, а также риски приемки проекта, связанные с пробелами в документах, для глобальных интеграторов телекоммуникационных проектов и трансграничных партнеров-дистрибьюторов стальных конструкций по всему миру.
