Система подъема с жесткой цепью

Когда компания Homall поставляет китайскую систему подъема с жесткой цепью, приводящуюся в движение мотор-редуктором, сегменты цепи плотно фиксируются, образуя прочную жесткую колонну, обеспечивая устойчивое толкающее и подъемное усилие; во время втягивания звенья цепи разблокируются и сгибаются, компактно складываясь внутри встроенного шкафа для хранения, что значительно экономит пространство для установки без необходимости использования дополнительного глубокого фундамента или резервного пространства для хода на спине. Мы поставляем две основные конструкции: простую одинарную жесткую цепь и двойную жесткую цепь с двойным зацеплением для различных требований к нагрузке.

Основные характеристики продукта

1. Компактная компактная планировка

Не требуется зарезервированного пространства для заднего хода; сложенная цепь полностью помещается внутри корпуса привода, сокращает общую площадь установки более чем на 60% по сравнению с традиционными винтовыми/гидравлическими подъемными устройствами, идеально подходит для установки в ограниченном пространстве, включая подъемную мачту, установленную на автомобиле, и систему поддержки контейнера.

2. Высокая нагрузка и стабильная производительность.

Жесткая цепь с дуплексным зацеплением выдерживает максимальную статическую нагрузку до 25 тонн и динамическую рабочую нагрузку до 20 тонн; Доступный диапазон хода от 0,3 м до 16 м, номинальная скорость движения 10–200 мм/с, произвольная остановка в любом положении в пределах полного хода с точностью повторного позиционирования на уровне миллиметра.

3. Чистый и не требующий особого ухода дизайн.

Полное отсутствие утечек масла и отсутствие загрязнения гидравлической жидкости, идеально подходит для чистых помещений, пищевой промышленности, метеорологии и взрывобезопасных суровых условий; Стандартная модель требует периодической смазки только каждые 40 000 рабочих циклов, длительный срок службы более 2 миллионов циклов при нормальных рабочих условиях.

4. Гибкая установка и многостороннее использование.

Поддерживает вертикальный подъем, горизонтальный двухтактный подъем и подъем подвески в трех рабочих режимах; индивидуальный угол установки шкафа (0°/90°/180°), левый/правый/двойной выходной вал для соответствия разнообразным требованиям компоновки оборудования.

5. Низкий уровень шума.

Прецизионно обработанное звено цепи и конструкция ведущей звездочки, уровень шума при работе не превышает 60 дБ, что позволяет использовать его в помещении и в полевых условиях бесшумно.

Дополнительная конфигурация и настройка

Источник диска

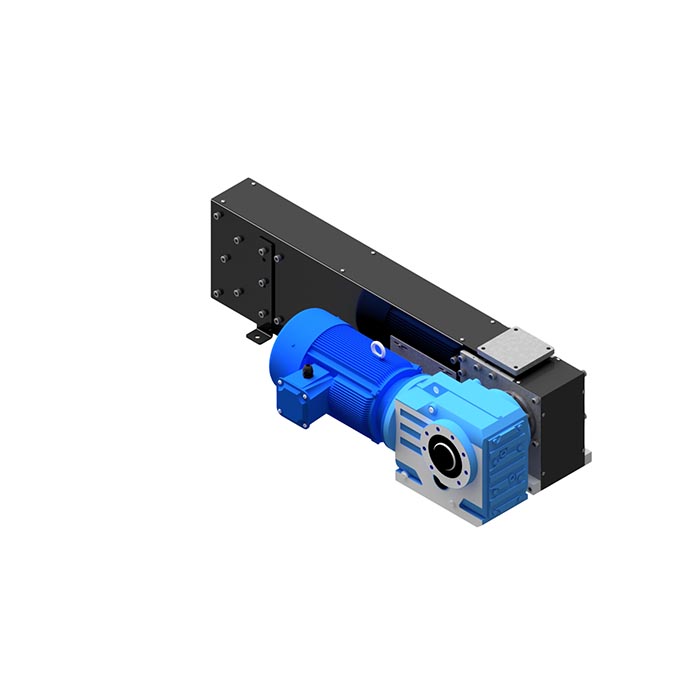

Система подъема с жесткой цепью оснащена электродвигателем 380 В/220 В, двигателем с тормозом, серводвигателем с энкодером для точного позиционирования.

Вариант материала

Стандартная цепь из углеродистой стали, цепь из нержавеющей стали 304 для коррозионностойких прибрежных и химических работ.

Вспомогательные детали

Верхний/нижний концевой выключатель, защитная защита от перегрузки, внешний пылезащитный экран, индивидуальный ход и нагрузка по чертежу клиента

Широкое применение

Мобильная телескопическая мачта, автомобильная вышка связи, подъемная система полевого освещения

Автоматизированная производственная линия подачи материала, промышленная подъемная платформа и запасной привод ножничного подъемника

Регулируемая опорная нога для контейнера, интеллектуальный подъемный блок для гаража, механизм подъема сцены

Оборудование для мониторинга окружающей среды, подъемное оборудование для медицинских чистых помещений, вспомогательное подъемное устройство для аэрокосмической отрасли

Основные технические характеристики (стандартная серия)

Симплексная жесткая цепь

Динамическая нагрузка 0,5–8 тонн, максимальный ход 8 м.

Жесткая цепь с дуплексной сеткой

Динамическая нагрузка 8–20 тонн, максимальный ход 16 м.
