Выбор подходящего Решетчатая башняЭто не просто вопрос выбора конструкции достаточной высоты. Производительность башни зависит от нескольких взаимосвязанных факторов, включая условия площадки, ветровую нагрузку, вес оборудования, расположение антенн, конструкцию фундамента, защиту от коррозии, требования к транспортировке и условия установки. Хорошо спроектированная решетчатая башня эффективно распределяет нагрузки через соединенные между собой стальные элементы, сохраняя при этом вес конструкции относительно небольшим. Это делает его подходящим для применений, где важны высота, стабильность, доступность и контроль затрат.
Для владельцев проектов и инженерных групп ключевым моментом является оценка всей структурной системы, а не сосредоточение внимания только на самой башне. В следующих разделах представлены практические рекомендации для понимания конструкции, применения, особенностей проектирования, установки, обслуживания и принятия решений о покупке.

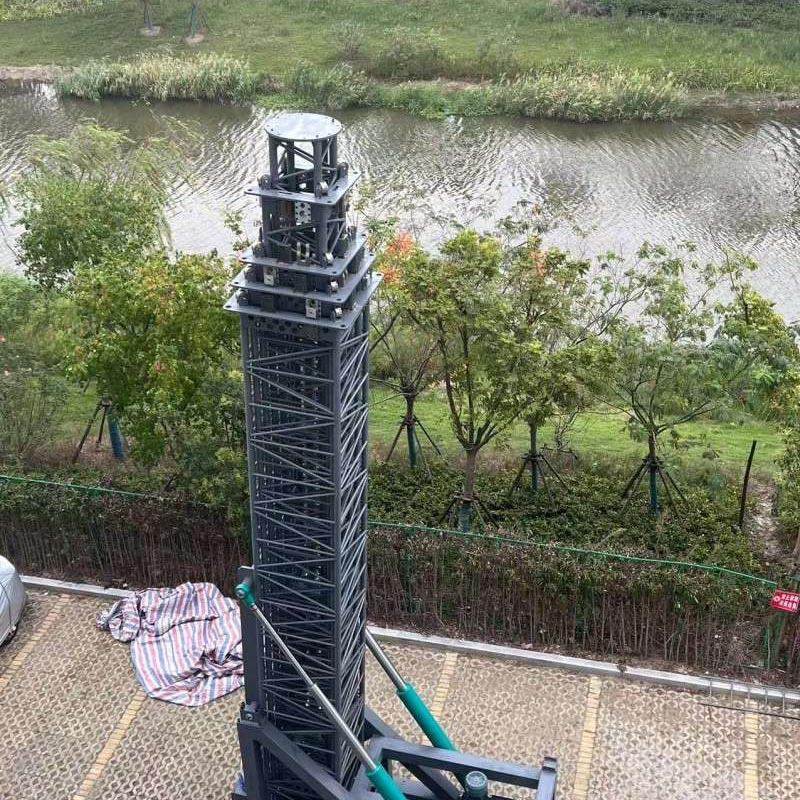

A Решетчатая башняпредставляет собой отдельно стоящую или поддерживаемую конструкционную башню, состоящую из соединенных между собой стальных элементов, расположенных в открытом каркасе. Вместо использования большого сплошного вала конструкция опирается на несколько вертикальных и диагональных элементов, воспринимающих силы сжатия, растяжения, сдвига и изгиба.
Эта открытая конфигурация является одной из наиболее важных характеристик решетчатой башни. За счет уменьшения количества твердой поверхности, подвергающейся воздействию ветра, конструкция может достичь благоприятных аэродинамических свойств, сохраняя при этом необходимую несущую способность. В то же время соединенные между собой элементы создают стабильную трехмерную конструкцию, способную выдерживать антенны, кабели, осветительное оборудование, платформы, компоненты передачи, камеры и другие нагрузки.
Большинство башен изготавливаются из конструкционной стали, поскольку сталь обладает высокой прочностью, предсказуемыми механическими свойствами и хорошей совместимостью с защитной обработкой поверхности. В зависимости от проекта элементы могут быть соединены с помощью болтовых соединений, сварных компонентов или их комбинации.
Производительность решетчатой башни зависит от взаимодействия ее отдельных компонентов. Хотя конфигурации различаются в зависимости от высоты и применения, типичная конструкция включает в себя несколько важных элементов.
Геометрия башни не менее важна. Более широкое основание обычно обеспечивает большую устойчивость, а тщательно продуманное сужение может снизить потребность в материалах при подъеме башни. Инженеры должны сбалансировать структурную эффективность с нагрузкой на оборудование, ограничениями на площадке, требованиями к транспортировке и установке.
Универсальность решетчатой конструкции позволяет этим башням обслуживать широкий спектр инфраструктурных проектов. Их применение определяется главным образом требуемой высотой, грузоподъемностью, условиями окружающей среды и конфигурацией оборудования.
| Приложение | Типичные требования | Почему решетчатая конструкция помогает |
|---|---|---|
| Телекоммуникации | Антенны, кабели, платформы оборудования | Эффективное соотношение высоты и веса |
| Передача энергии | Проводники и электрооборудование | Прочная основа для распределенных нагрузок |
| Освещение | Прожекторы и осветительные приборы | Легкая приподнятая конструкция |
| Безопасность и мониторинг | Камеры, датчики, устройства связи | Гибкий монтаж оборудования |
| Промышленные объекты | Специализированное оборудование и системы доступа | Адаптируемая структурная конфигурация |
Открытый каркас позволяет размещать конструкционную сталь там, где она наиболее эффективно передает нагрузку. Вместо того, чтобы создавать тяжелую сплошную стену, башня использует сеть элементов для достижения жесткости и устойчивости. Это может помочь уменьшить ненужную массу конструкции при сохранении требований к производительности.
Ветер является важным фактором для высотных сооружений. Открытая геометрия решетчатой башни позволяет воздуху проходить через каркас, уменьшая прочную проекционную площадь по сравнению со многими закрытыми структурными формами. Фактическая реакция на ветер по-прежнему зависит от геометрии башни, установленного оборудования, местности и применимых стандартов проектирования, поэтому инженерные расчеты остаются важными.
Для проектов в области телекоммуникаций и мониторинга часто требуется несколько точек крепления. Решетчатый каркас предоставляет многочисленные возможности для установки антенн, кабелей, платформ, светильников и аксессуаров. Правильная оценка нагрузки необходима при каждом добавлении или модификации оборудования.
Многие решетчатые башни могут быть изготовлены из модульных секций. Таким образом, компоненты можно транспортировать отдельно и собирать на объекте. Этот подход может быть особенно полезен, когда подъездные пути, транспортные размеры или условия установки ограничивают перемещение крупных сборных конструкций.
При соответствующей защите от коррозии и плановой программе проверок стальные решетчатые конструкции могут обеспечить долгосрочную службу. Их отдельные компоненты также можно проверять и, при необходимости, ремонтировать или заменять более избирательно, чем некоторые монолитные конструктивные системы.
Распространенной ошибкой при покупке является выбор башни в первую очередь по высоте и цене. Вместо этого надежная спецификация должна учитывать всю рабочую среду.
Различные конфигурации башен могут подходить для разных проектов. Правильный выбор зависит не только от внешнего вида, но и от конструктивных требований.
| Фактор | Решетчатая башня | Твердая/закрытая структура |
|---|---|---|
| Структурная форма | Открытая структура | Сплошная или закрытая поверхность |
| Распределение материалов | Сосредоточено на структурных элементах | Распределяется по большей поверхности |
| Взаимодействие ветра | Открытая геометрия может уменьшить открытую твердую площадь. | Большая сплошная поверхность может увеличить воздействие ветра. |
| Монтаж оборудования | Высокая адаптируемость | Сильно зависит от конструктивного решения |
| Сборка | Часто модульный | Могут включать более крупные сборные секции. |
Даже правильно спроектированная башня может столкнуться с проблемами, если не обращать внимания на установку и обслуживание. Подготовка площадки должна начинаться с проверки фундамента, расположения анкерных болтов, планирования доступа и проверки компонентов.
При сборке каждая секция конструкции должна быть установлена по утвержденным техническим чертежам. Болтовые соединения должны быть правильно выровнены и затянуты с соблюдением соответствующих процедур. Несанкционированное сверление, резка, сварка или модификация могут изменить траекторию нагрузки и не должны выполняться без технического разрешения.
После установки периодические проверки должны быть сосредоточены на элементах конструкции, соединениях, защите от коррозии, лестницах, платформах, анкерных зонах и точках крепления оборудования. Особое внимание полезно после суровых погодных явлений или при установке дополнительного оборудования.
Проверьте фундамент, компоненты, чертежи, доступ и условия на площадке.
Проверьте выравнивание, соединения, процедуры подъема и структурную целостность.
Осмотрите коррозию, соединения, крепления оборудования и компоненты безопасного доступа.
Качество изготовления напрямую влияет на стабильность и эксплуатационные характеристики решетчатой башни. Покупатели должны оценивать не только окончательный вид готовой конструкции.
Надежный поставщик также должен иметь возможность обсуждать требования конкретного проекта, а не предлагать универсальную структуру. Для международных проектов особенно важно информирование о предполагаемых нагрузках, технических чертежах, упаковке, транспортировке, инструкциях по установке и местных требованиях.
Решетчатая башня обеспечивает приподнятую структурную платформу для такого оборудования, как антенны, компоненты передачи, освещение, камеры и устройства мониторинга. Открытая конструкция обеспечивает структурную стабильность при эффективном использовании материала.
Да. Они широко используются в телекоммуникациях, поскольку их каркас может поддерживать антенны, кабели, платформы и другое оборудование, обеспечивая при этом несколько мест установки и эффективную структурную конфигурацию.
Во многих проектах башня может быть спроектирована в соответствии с требуемой высотой, нагрузками на оборудование, условиями площадки, способами монтажа, системами доступа, требованиями к фундаменту и потребностями в защите от коррозии. Кастомизация всегда должна основываться на инженерных расчетах.
Полезная информация включает высоту башни, местоположение, тип и вес оборудования, размеры антенны, ветровые условия, информацию о фундаменте, требования к доступу, предпочтительную защиту поверхности, количество и место доставки.
Гальванизация и другие подходящие защитные покрытия могут помочь защитить стальные компоненты от воздействия окружающей среды. Выбор подходящей системы зависит от местного климата, влажности, воздействия соли, промышленных условий и предполагаемой среды эксплуатации.
Интервалы проверок зависят от окружающей среды, в которой находится башня, ее использования, местных норм, рекомендаций производителя и важности конструкции. В ходе плановых проверок следует проверять элементы, соединения, коррозию, фундаментные зоны, системы доступа и установленное оборудование, а также проводить дополнительные проверки после значительных погодных явлений, когда это необходимо.
Хорошо продуманныйРешетчатая башняможет обеспечить практическое сочетание прочности, структурной эффективности, гибкости установки и долговечности. Открытая структура делает его особенно ценным для телекоммуникаций, энергетической инфраструктуры, освещения, мониторинга безопасности и других приложений, требующих поддержки повышенного оборудования.
Самое важное решение о покупке – это не просто выбор самой высокой или самой дешевой башни. Владельцы проектов должны с самого начала учитывать структурные нагрузки, условия окружающей среды, требования к фундаменту, конфигурацию оборудования, защиту от коррозии, качество изготовления, процедуры установки и будущее техническое обслуживание.
Для предприятий, которым требуются надежные башенные решения, работа с опытным производителем может упростить техническую координацию и помочь гарантировать, что окончательная конструкция соответствует фактическим условиям проекта.
Хомалл Индастри Лимитедможет поддержать клиентов, ищущих практичные и проектно-ориентированные решения для решетчатых башен. Поделитесь необходимой высотой башни, областью применения, нагрузкой на оборудование, условиями площадки, количеством и требованиями к доставке, чтобы обсудить подходящую конфигурацию. КонтактНас.
-
